合金鋸片、金剛石鋸片等鋸片在熱處理過程中往往會變形，變形是鋸片生產(chǎn)中出現(xiàn)的一個大問題，對鋸片的影響不可小覷，但是如何簡單解決這個問題，是廣大鋸片生產(chǎn)廠家比較傷腦筋的。

為了更好的解決變形問題，鋸片熱處理工作者為此做了大量的工作，但仍存在以下不足：

（1）、硬度不均勻而導(dǎo)致低硬度齒在使用中磨損嚴(yán)重；

（2）、熱處理工藝復(fù)雜而導(dǎo)致成本偏高；

（3）、變形仍不同程度地存在；

（4）、硬度偏低而影響耐磨性。

為了解決以上幾個問題，瑞森鋸片分析了國外鋸片熱處理的各種發(fā)展趨勢和技術(shù)問題，結(jié)合國內(nèi)鋸片生產(chǎn)的技術(shù)特點(diǎn)；經(jīng)過長達(dá)一年的探索后采用BRN處理工藝技術(shù)，這種工藝技術(shù)不但可以減少熱處理工序，還可以提高鋸片質(zhì)量，降低制造成本。

以下是BRN工藝流程的簡單介紹：

一、制造工藝流程：成型→BRN處理→防腐及包裝

二、BRN處理工藝技術(shù)簡介

1、工步：前處理→BRN處理→防腐及包裝；

2、設(shè)備：井式氣體滲碳爐；

3、BRN通用工藝方法見下圖；

三、效果

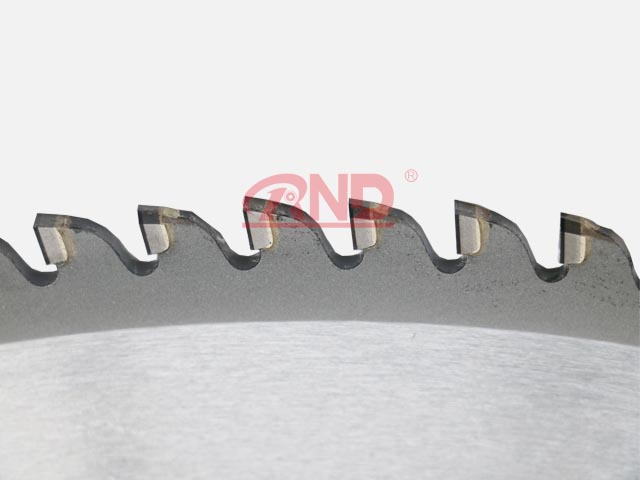

1、常規(guī)熱處理與BRN處理的外觀效果對比；

2、變形量：平面度≤0.20mm

3、表面硬度：Hv0.1≥710

4、心部硬度：HRC30－39

5、滲層：0.15－0.45mm（可控）。
